離心機用小型土壓傳感器硬件設計

返回列表 來源:未知 發布日期:2023-06-28 09:56【

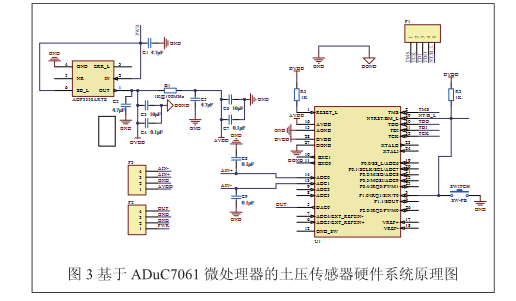

基于 ADuC7061 微處理器的土壓傳感器硬件系統原理圖,如圖 3 所示。硬件系統包括系統電源電路以及系統外圍電路兩部分。


圖中左上部分為系統電源電路,電源芯片采用ADI 公 司 低 壓 差 線 性 穩 壓 器 ADP3330ARTZ-2.5, 芯片可接受電壓輸入范圍為 2.9~12V,輸出穩定電壓為2.5V。在 25℃溫度環境中,輸出電壓精度為 ±0.7%;在 -40~85℃溫度范圍內,輸出電壓精度為 ±1.4% 。系統電源電路主要為微處理器和傳感器提供工作電源。對 于 ADuC7061 微 處 理 器, 需 要 為 其 數 字 電 源 端 口DVDD 和模擬電源端口 AVDD 提供(2.5V±5% )電壓以保證正常工作。對于應變電橋激勵電源,由于應變電橋信號最終會由微處理器中 ADC 模塊數字化,因此可直接選用微處理器模擬電源電壓并采用比率測量方式,實現應對變電橋的激勵 。系統外圍電路以微處理器為中心,主要包括復位電路、通信電路以及調零電路。復位電路基于上電復位方式,即微處理器復位端口直接接上拉電阻 R3 拉高。對于通信電路,自定義五線 JTAG 通信接口,實現代碼下載和調試 [8]。對于調零電路,直接在微處理器外部中斷觸發引腳 IRQ0 接入電平控制器件,設置特定電平觸發中斷,之后依靠軟件實現調零。為了減小整個硬件系統尺寸,電平控制器件選用封裝尺寸僅為 3×6mm 的微動開關實現。
